Leírás

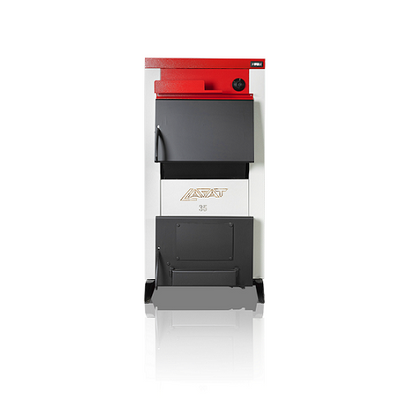

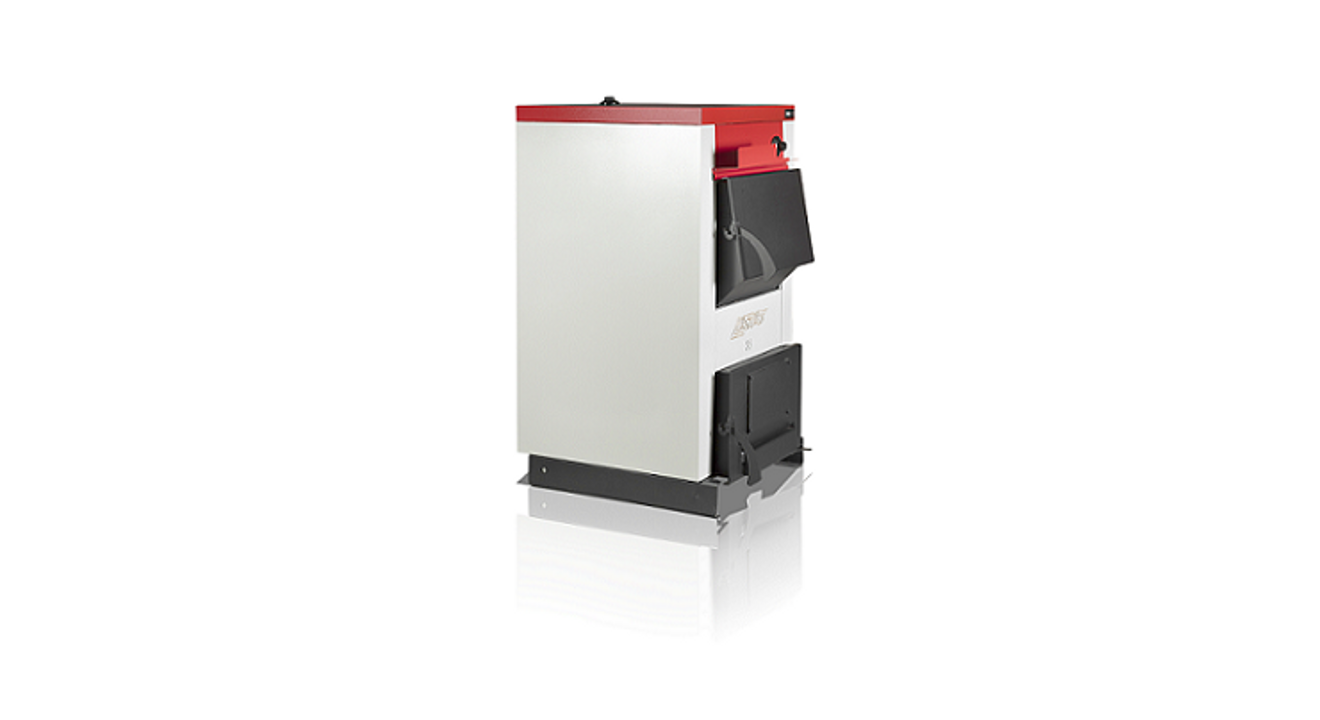

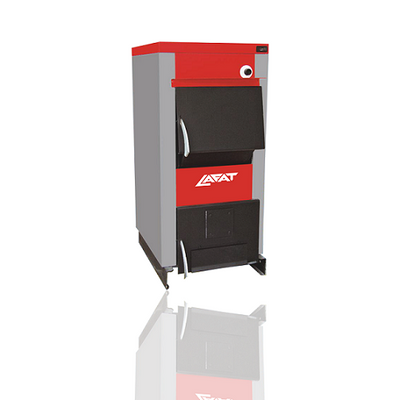

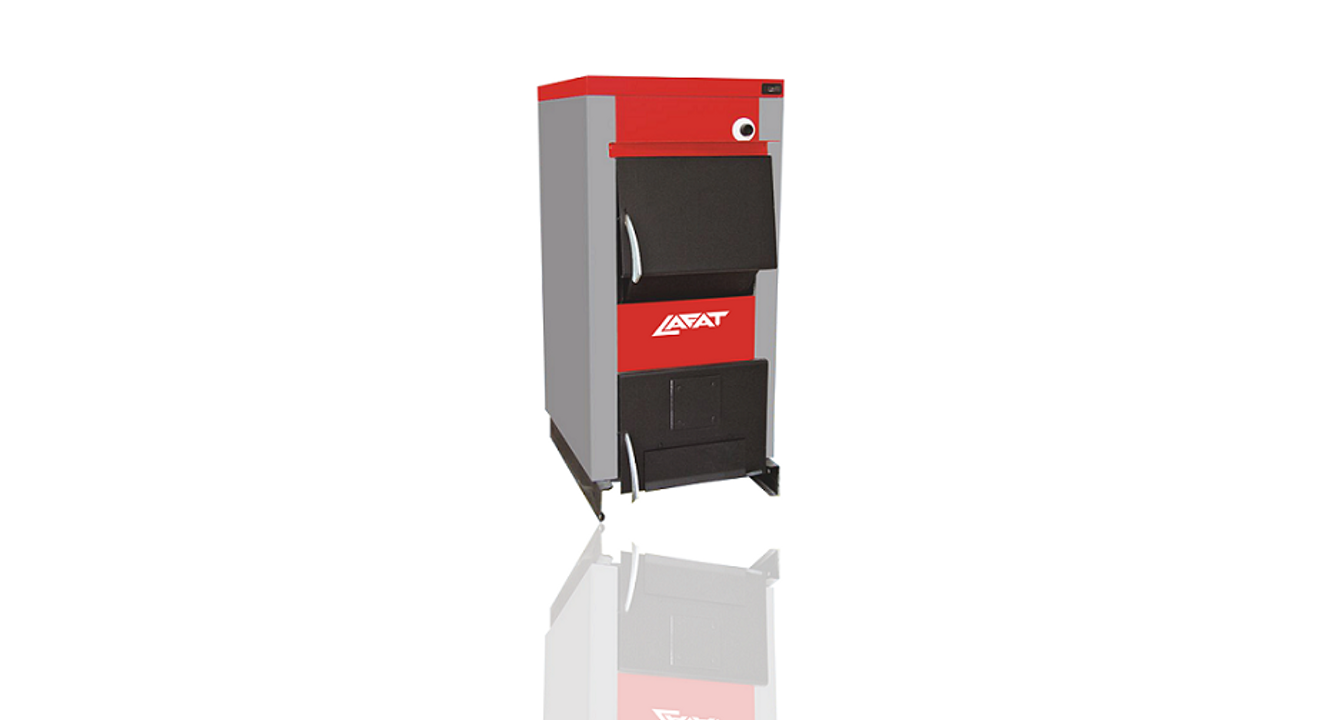

LAFAT SM 110 kW kazántest vegyes tüzeléshez, és pellet- vagy olajégővel való használathoz
Korszerű kialakítású vegyes tüzelésre, pellet égőfej vagy olajégő felszerelésére kialakított kazán, kazántest. Víz-vezetett tüzelőrostéllyal, szivattyúindító termosztáttal, és szigetelt burkolattal szállítva.

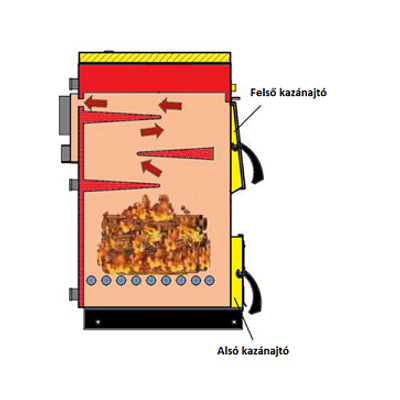

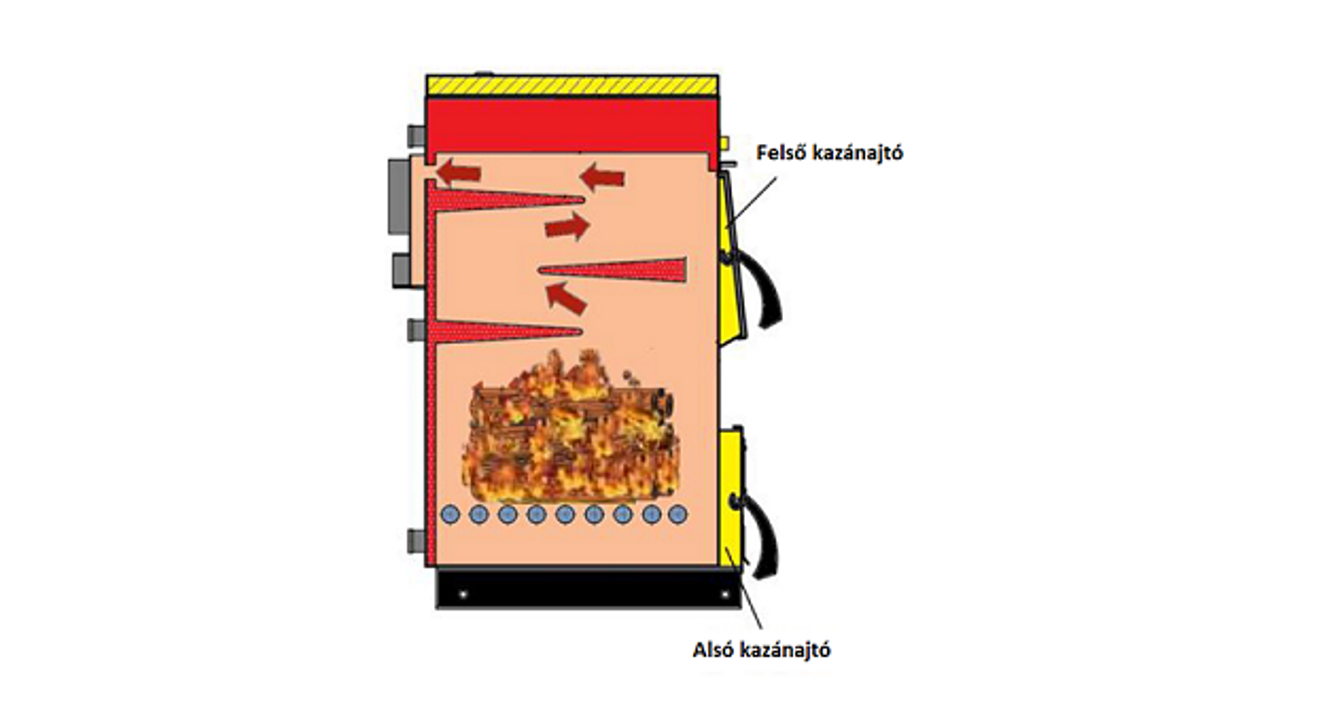

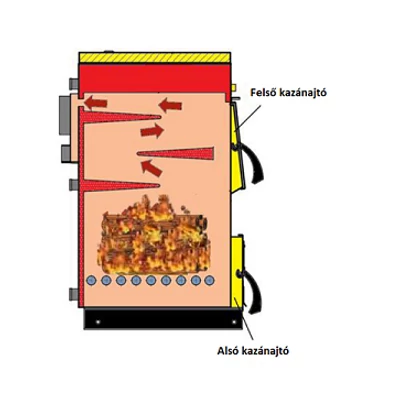

A kazán magas hatásfokú működését a három huzatú vízoldali hőcserélő biztosítja. A hosszú élettartam garanciája az 5 mm vastagságú és jó minőségű acél lemezből kialakított lángtér, és hőcserélő felület. A kazántest a gyártás során kétszer nyomáspróbázott.
A kazán égésterének mélysége elégséges akár 700 mm hosszúságú hasábfa betöltésére és égetésére is.
A LAFAT SM típusú vízteres kazántestek gyárilag pellet vagy olaj égőfej felszerelésére előkészítettek. A pellet égőfejjel kiegészítve korszerű, magas hatásfokú, automatizált működésű pellet kazánként üzemeltethető. Igény esetén, az EU idevonatkozó szabályozását figyelembe véve, a kazántest pellet égőfej felszerelése nélkül, fa, fabrikett és szén típusú szilárd tüzelőanyagok hatékony elégetésére és ezzel használati meleg víz készítésre is felhasználható.
Az alsó kazánajtó gyárilag pelletégőfej, de emellett gáz- vagy olajégő felszerelésére is előkészített.
A LAFAT SM 70-110 kW teljesítmény közötti berendezések nyitott fűtési rendszerre minden megkötés nélkül telepíthetők. A 70-110 kW-os kazánok termikus biztonsági hűtőhurokkal gyárilag nem felszereltek, ezért zárt fűtési rendszerbe való telepítés esetén, termikus biztonsági berendezés beépítése kötelező! Javasoljuk 2 utas, külső termosztatikus visszahűtő szelep alkalmazását.
A kazántest ásványi gyapot hőszigeteléssel és festett külső lemez borítással rendelkezik.
A kazán test fejlesztése és gyártása a szilárd tüzelésű kazánokra érvényes EN 303-5 és EN 304 európai szabványok, illetve a gyártó ISO 9001:2008 minőségbiztosítási előírásaival összhangban történik.

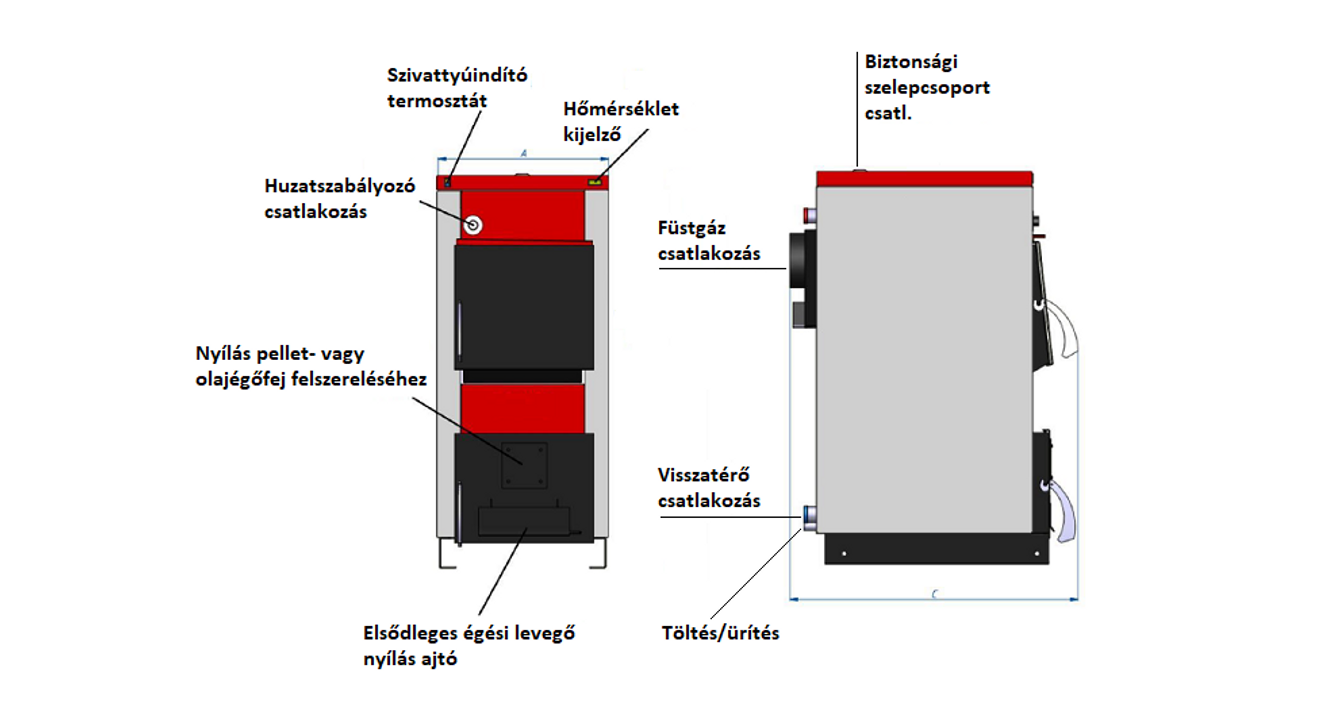

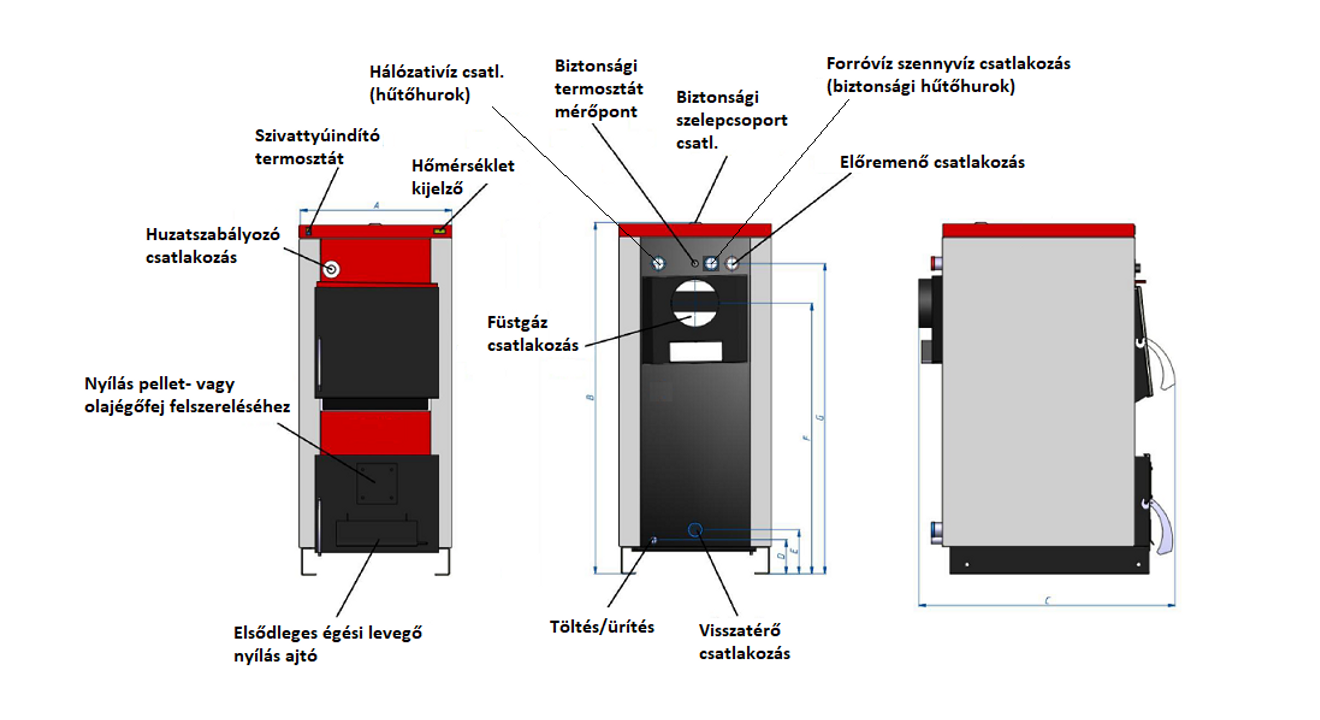

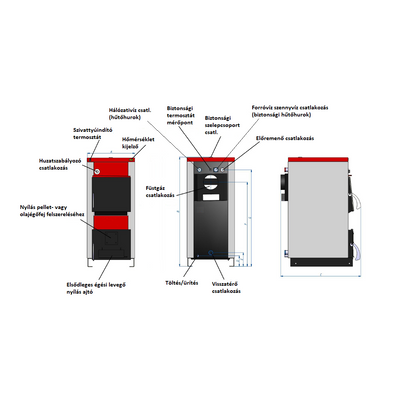

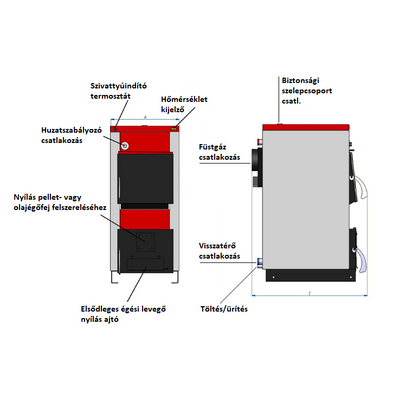

A kazántest alsó ajtaján a pellet égőfej felszereléséhez egy takarólemez párral lezárt gyári nyílást és a huzatszabályzó által szabályozott primer égési levegő nyílást találunk. A kazánnak alapfelszereltségét képezi egy a kazán elülső oldalán elhelyezett hőmérséklet kijelző valamint szivattyú indító termosztát.

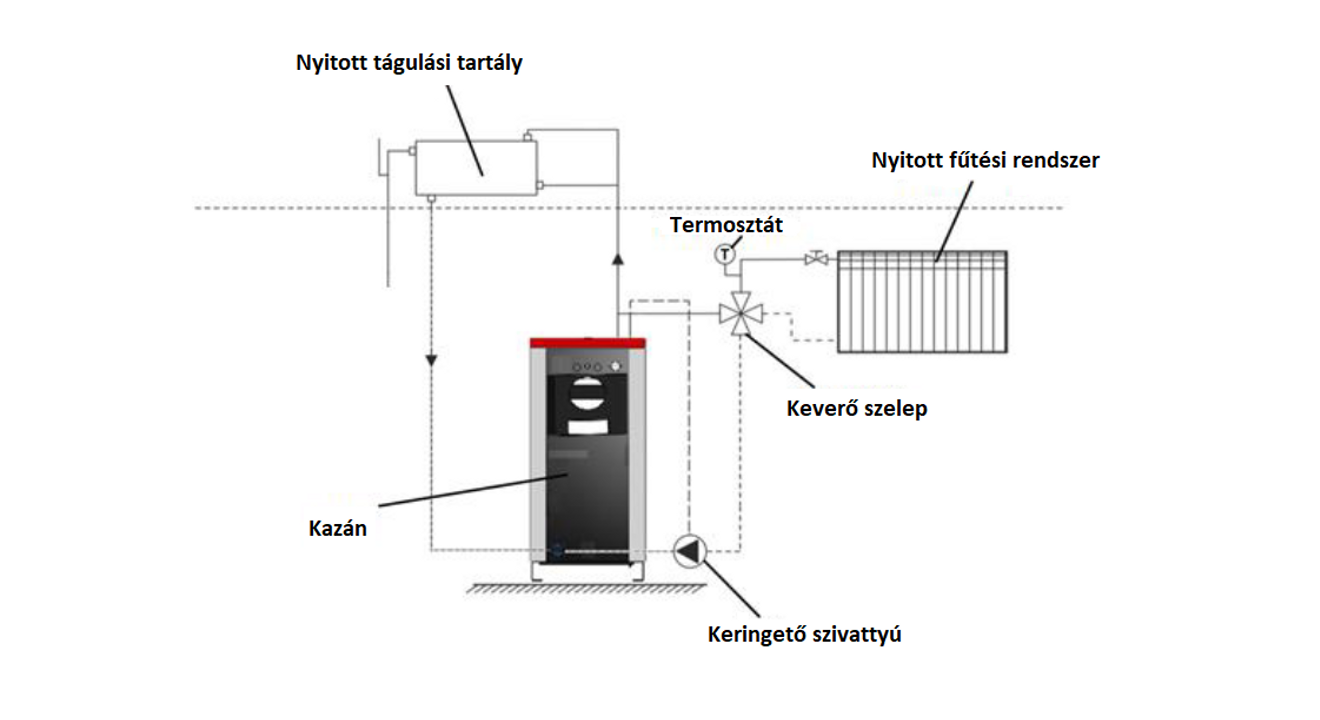

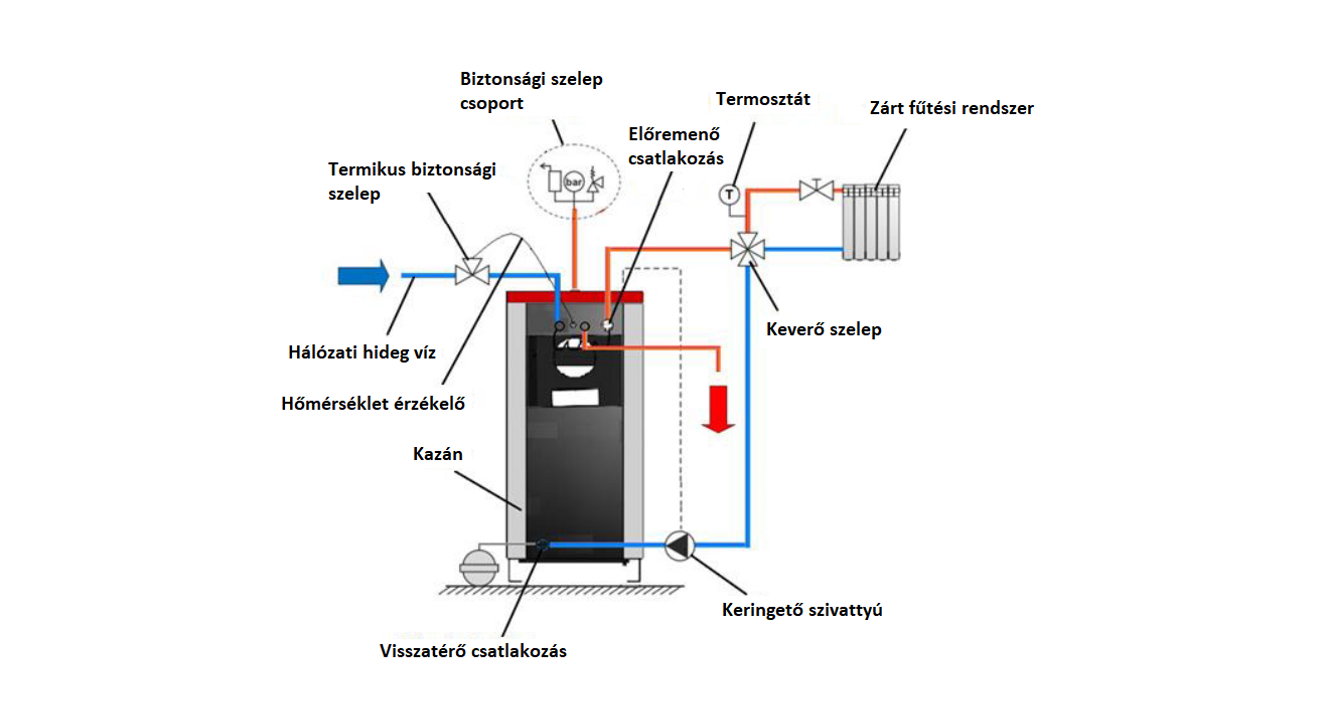

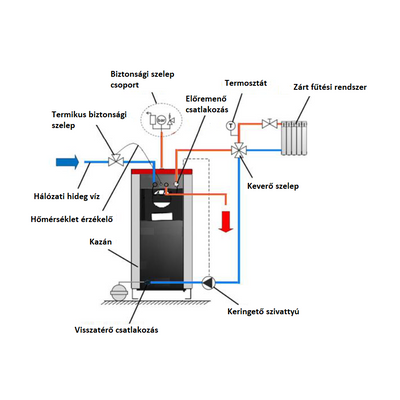

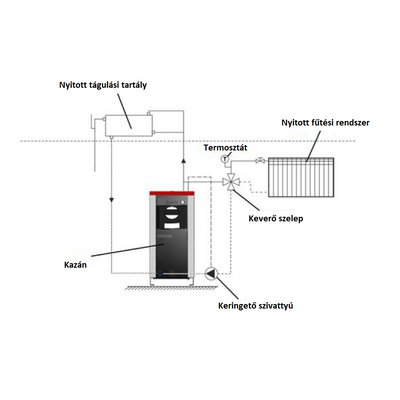

A LAFAT kazán nyitott és zárt rendszerű központi fűtési rendszerre egyaránt ráköthető, az előírások figyelembe vételével (lásd telepítési útmutató, illetve a termék képek közötti rajzok).

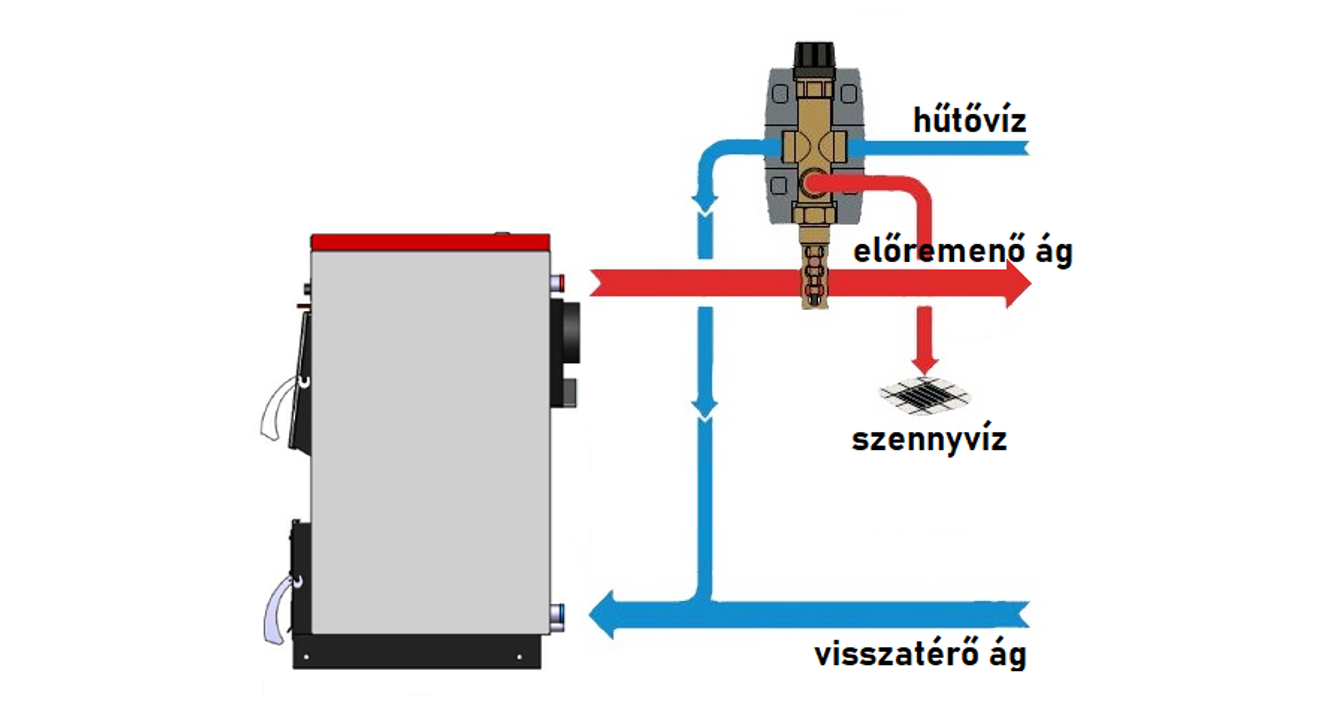

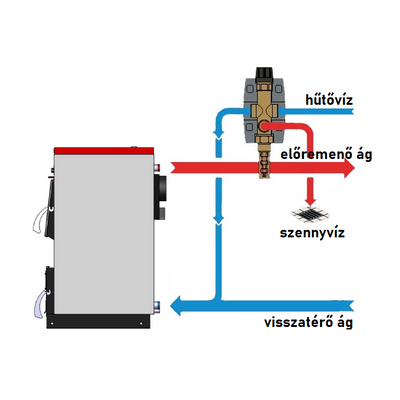

Pellet üzemmódú használat vagy nyitott fűtési rendszerre kötés esetén termikus biztonsági hőcserélő beépítése nem indokolt. Zárt fűtési rendszerben való alkalmazása viszont, kötelezővé teszi! Belső hűtőkörrel nem rendelkező kazánoknál megoldást nyújt ún. termosztatikus visszahűtő szelep is. (lásd képek között)
A kazán hosszú élettartama érdekében javasolt egy 60°C fokos hőmérséklet visszaemelő szelep beépítése a fűtési visszatérő körbe, mely biztosítja, hogy ne jusson a kondenzáció kialakulását okozó alacsony hőmérsékletű víz vissza a kazán testbe.
FONTOS. Amennyiben a kazánnal együtt megvásárlásra és beépítésre kerül az előzőekben említett ESBE VTC 512 6/4"-os hőmérséklet visszaemelő szelep (kazánvédő biztonsági szelep), a kazántest átrozsdásodás esetére fennálló garanciája plusz két évvel meghosszabbodik és a vásárlástól számított 5 év időtartamra módosul.
Letölthető műszaki adatok és használati útmutató. A letöltéshez kérjük kattintson a lenti képre.
LAFAT SM 110 kW kazántest alapfelszereltség
- Acél lemez kazántest ásványi gyapot szigeteléssel és külső lemez burkolattal
- Pellet vagy olaj égőfej előkészítésére előkészített alsó kazán ajtó
- Töltő és ürítő csatlakozás a kazán hátulsó oldalán
- Hamutálca és tisztító eszközök
- Alapesetben 3 év teljes körű gyártói garancia, illetve amennyiben a kazánnal együtt megvásárolt ESBE VTC 512 6/4"-os kazánvédő szelep a fűtési rendszerbe beépítésre kerül, a kazántest átrozsdásodásra vonatkozó garancia időtartama a megvásárlástól számított 5 év
Tulajdonságok
Névleges teljesítmény | 110 kW |
Maximális üzemi nyomás | 2,5 bar |
Max.üzemi hőmérséklet | 85 °C |
Füstcső átmérő / magasság | 230 / 1005 mm |
Előremenő / visszatérő csatlakozás | 2 " |
Minimálisan szükséges kéményhuzat | 31 Pa |
Víztartalom | 210 liter |
Méretek (szélesség/mélység/magasság) | 760/1270/1400 mm |
Tömeg | 489 kg |
Töltés / ürítés | 1/2" |
Maximális fahasáb hossz | 700 mm |
